Lab Super Cisco 13

Topologi

Pada lab kali ini kita akan mengkonfigurasi beberapa materi, kita akan membagi PC menjadi beberapa bagian VLAN, kemudian Routing OSPF dan EIGRP untuk mendistribusikan informasi network antar Router, keduanya juga akan kita redistribute, dua Switch terhubung dengan lebih dari satu jalur fisik yang akan kita gabungkan menjadi 1 jalur logika yang disebut dengan Etherchannel dengan protocol LACP, dan ada yang hanya sekedar jalur redudant menggunakan STP.

Konfigurasi Bagian 1

Pada bagian ini terdapat satu Router yang menjalankan dua Routing protocol sekaligus yaitu OSPF dan EIGRP, pada Router ini juga yang akan melakukan redistribute antara OSPF dan EIGRP, dua laptop terhubung dengan Wireless Router menggunakan wireless, dan ada satu server yang nantinya akan diakses oleh client pada topologi ini.

Konfigurasi R1

Router ini menjalankan dua Routing protocol sekaligus, jadi pada Router ini akan melakukan redistribute antara OSPF dengan EIGRP. pertama kita konfigurasi IP Address terlebih dahulu pada Router ini :

R1(config)#int g0/0
R1(config-if)#ip add 101.101.101.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exi
R1(config)#int g0/1
R1(config-if)#ip add 14.14.14.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exi
R1(config)#int g0/2
R1(config-if)#ip add 13.13.13.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exi
R1(config)#int s0/0/0
R1(config-if)#clock rat 4000000
R1(config-if)#ip add 12.12.12.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exi

Kemudian kita konfigurasi OSPF dan EIGRP beserta perintah untuk melakukan redistribute diantara keduanya

R1(config)#router ospf 1
R1(config-router)#net 101.101.101.0 0.0.0.255 area 0
R1(config-router)#net 13.13.13.0 0.0.0.255 area 0
R1(config-router)#redistribute eigrp 1 subnets
R1(config-router)#exi
R1(config)#router eigrp 1
R1(config-router)#no auto-summ
R1(config-router)#net 12.12.12.0 0.0.0.255
R1(config-router)#net 14.14.14.0 0.0.0.255
R1(config-router)#redistribute ospf 1 metric 1 1 1 1 1
R1(config-router)#exi

Switch Etherchannel

Ada dua Switch yang terhubung dengan lebih dari satu jalur fisik, kita akan gabungkan menggunakan Etherchannel dengan protokol LACP.

SW4(config)#int ra f0/1-3
SW4(config-if-range)#channel-group 1 mode active
SW4(config-if-range)#exi

Kemudian konfigurasi etherchannel pada sisi Switch SW5

SW5(config)#int ra f0/1-3
SW5(config-if-range)#channel-group 1 mode active
SW5(config-if-range)#exi

Setelah selesai sekarang kita konfigurasi IP Address pada Server yang terhubung dengan SW5


Wireless Router

Kita konfigurasi IP Address pada Interface WR ini yang untuk menghubungkannya dengan Internet.

Kemudian cek DHCP Client pada laptop, apakah sudah mendapatkan alamat IP dynamic.

Setelah itu kita coba lakukan PING pada server yang ada disebelah.

Konfigurasi Bagian 2

Pada bagian ini kita akan melakukan konfigurasi VLAN untuk membagi PC Menjadi beberapa bagian, kemudian untuk melakukan Routing antar VLAN kita juga harus membuat sub-interface pada Router R2, agar mendapatkan informasi Routing maka kita akan mengkonfigurasi EIGRP pada Router R2.

VLAN & Trunk pada Switch

Pada kedua Switch kita isi database VLAN yang diinginkan kemudian masukan VLAN tersebut pada port yang diinginkan.

SW6(config)#vlan 40
SW6(config-vlan)#name empatp
SW6(config-vlan)#exi
SW6(config)#vlan 50
SW6(config-vlan)#name limap
SW6(config-vlan)#exi
SW6(config)#int f0/2
SW6(config-if)#sw mo acc
SW6(config-if)#sw acc vl 40
SW6(config-if)#exi
SW6(config)#int f0/3
SW6(config-if)#sw mo acc
SW6(config-if)#sw acc vl 50
SW6(config-if)#exi
SW6(config)#int ra f0/4-5
SW6(config-if-range)#sw mo tr
SW6(config-if-range)#exi
SW6(config)#int g0/1
SW6(config-if)#sw mo tr
SW6(config-if)#exi

Kita lanjut pada Switch SW7.

SW7(config)#vlan 40
SW7(config-vlan)#name emapt
SW7(config-vlan)#ex
SW7(config)#vlan 50
SW7(config-vlan)#name limade
SW7(config-vlan)#exi
SW7(config)#int f0/2
SW7(config-if)#sw mo acc
SW7(config-if)#sw acc vl 40
SW7(config-if)#exi
SW7(config)#int f0/3
SW7(config-if)#sw mo acc
SW7(config-if)#sw acc vl 50
SW7(config-if)#exi

Konfigurasi R2

Router ini yang akan melakukan inter-vlan routing, DHCP Server dan Routing EIGRP, pertama kita konfigurasi IP Address setiap interface terlebih dahulu.

R2(config)#int s0/0/0
R2(config-if)#ip add 12.12.12.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#exi
R2(config)#int g0/0.40
R2(config-subif)#encap dot1q 40
R2(config-subif)#ip add 40.40.40.1 255.255.255.0
R2(config-subif)#exi
R2(config)#int g0/0.50
R2(config-subif)#encap dot1q 50
R2(config-subif)#ip add 50.50.50.1 255.255.255.0
R2(config-subif)#exi
R2(config)#int g0/0
R2(config-if)#no sh
R2(config-if)#exi

Lalu kita konfigurasi EIGRP pada Router ini untuk mendapatkan informasi Routing dari Router lainnya

R2(config)#router eigrp 1
R2(config-router)#no auto-summ
R2(config-router)#net 50.50.50.0 0.0.0.255
R2(config-router)#net 40.40.40.0 0.0.0.255
R2(config-router)#net 12.12.12.0 0.0.0.255
R2(config-router)#exi

Lalu kita dapat melihat hasilnya pada Routing table Router ini

R2(config)#do sh ip ro
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
       * - candidate default, U - per-user static route, o - ODR
       P - periodic downloaded static route

Gateway of last resort is not set

     12.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C       12.12.12.0/24 is directly connected, Serial0/0/0
L       12.12.12.2/32 is directly connected, Serial0/0/0
     13.0.0.0/24 is subnetted, 1 subnets
D EX    13.13.13.0/24 [170/2560512256] via 12.12.12.1, 00:01:08, Serial0/0/0
     14.0.0.0/24 is subnetted, 1 subnets
D       14.14.14.0/24 [90/2172416] via 12.12.12.1, 00:01:08, Serial0/0/0
     40.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C       40.40.40.0/24 is directly connected, GigabitEthernet0/0.40
L       40.40.40.1/32 is directly connected, GigabitEthernet0/0.40
     50.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C       50.50.50.0/24 is directly connected, GigabitEthernet0/0.50
L       50.50.50.1/32 is directly connected, GigabitEthernet0/0.50
     101.0.0.0/24 is subnetted, 1 subnets
D EX    101.101.101.0/24 [170/2560512256] via 12.12.12.1, 00:01:08, Serial0/0/0

Setelah Routing protocol selesai sekarang kita konfigurasi DHCP Server pada Router untuk memberikan IP Address pada PC secara otomatis.

R2(config)#ip dhcp pool vlan40
R2(dhcp-config)#net 40.40.40.0 255.255.255.0
R2(dhcp-config)#default-router 40.40.40.1
R2(dhcp-config)#exi
R2(config)#ip dhcp pool vlan50
R2(dhcp-config)#net 50.50.50.0 255.255.255.0
R2(dhcp-config)#default-router 50.50.50.1
R2(dhcp-config)#exi

Kemudian kita uji coba DHCP Client pada masing-masing VLAN

VLAN 40

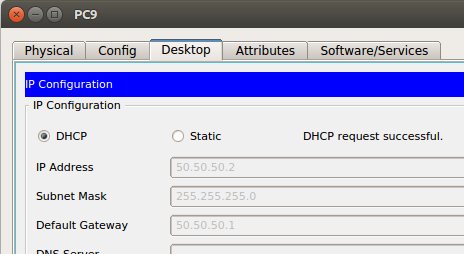

VLAN 50

Konfigurasi Bagian 3

Kita akan melakukan konfigurasi VLAN pada Switch, kemudian Routing antar VLAN akan dilakukan oleh MLS-1, Switch MLS-1 Ini berperan sebagai DHCP Server untuk PC dan juga menyerap informasi dari Router yang terhubung pada Switch ini menggunakan protocol OSPF.

VLAN & Trunk pada Switch

Kita buat vlan database kemudian vlan kita masukan pada interface yang diinginkan.

SW1(config)#vlan 10
SW1(config-vlan)#name sepuluh
SW1(config-vlan)#exi
SW1(config)#vlan 20
SW1(config-vlan)#name duapul
SW1(config-vlan)#exi
SW1(config)#int f0/2
SW1(config-if)#sw mo acc
SW1(config-if)#sw acc vl 10
SW1(config-if)#exi
SW1(config)#int f0/3
SW1(config-if)#sw mo acc
SW1(config-if)#sw acc vl 20
SW1(config-if)#exi
SW1(config)#int f0/1
SW1(config-if)#sw mo tr
SW1(config-if)#exi

SW2(config)#vlan 10
SW2(config-vlan)#name supulh
SW2(config-vlan)#exi
SW2(config)#vlan 20
SW2(config-vlan)#name duapul
SW2(config-vlan)#exi
SW2(config)#int f0/2
SW2(config-if)#sw mo acc
SW2(config-if)#sw acc vl 10
SW2(config-if)#exi
SW2(config)#int f0/3
SW2(config-if)#sw mo acc
SW2(config-if)#sw acc vl 20
SW2(config-if)#exi
SW2(config)#int f0/1
SW2(config-if)#sw mo tr
SW2(config-if)#ex

SW3(config)#vlan 30
SW3(config-vlan)#name tigapad
SW3(config-vlan)#exi
SW3(config)#int ra f0/2-3
SW3(config-if-range)#sw mo acc
SW3(config-if-range)#sw acc vl 30
SW3(config-if-range)#exi
SW3(config)#int f0/1
SW3(config-if)#sw mo tr
SW3(config-if)#exi

Konfigurasi MLS-1

Buat VLAN kemudian berikan vlan tersebut alamat IP, beserta konfigurasi Interface yang terhubung dengan Router

MLS-1(config)#vlan 10
MLS-1(config-vlan)#name spuluh
MLS-1(config-vlan)#exi
MLS-1(config)#int vlan 10
MLS-1(config-if)#ip add 10.10.10.1 255.255.255.0
MLS-1(config-if)#exi
MLS-1(config)#vlan 20
MLS-1(config-vlan)#name duapulh
MLS-1(config-vlan)#exi
MLS-1(config)#int vlan 20
MLS-1(config-if)#ip add 20.20.20.1 255.255.255.0
MLS-1(config-if)#exi
MLS-1(config)#vlan 30
MLS-1(config-vlan)#name tigapuluh
MLS-1(config-vlan)#exi
MLS-1(config)#int vlan 30
MLS-1(config-if)#ip add 30.30.30.1 255.255.255.0
MLS-1(config-if)#exi
MLS-1(config)#int g0/1
MLS-1(config-if)#no sw
MLS-1(config-if)#ip add 101.101.101.10 255.255.255.0
MLS-1(config-if)#exi

Lalu kita konfigurasi Routing protocol OSPF pada MLS ini untuk mengambil informasi dari Router R1

MLS-1(config)#ip routing
MLS-1(config)#router ospf 1
MLS-1(config-router)#net 10.10.10.0 0.0.0.255 area 0
MLS-1(config-router)#net 20.20.20.0 0.0.0.255 area 0
MLS-1(config-router)#net 30.30.30.0 0.0.0.255 area 0
MLS-1(config-router)#net 101.101.101.0 0.0.0.255 area 0
MLS-1(config-router)#exi

Kita lanjut konfigurasi DHCP Server untuk memberikan IP dynamic pada PC.

MLS-1(config)#ip dhcp pool vlan10
MLS-1(dhcp-config)#net 10.10.10.0 255.255.255.0
MLS-1(dhcp-config)#default-rout 10.10.10.1
MLS-1(dhcp-config)#exi
MLS-1(config)#ip dhcp pool vlan20
MLS-1(dhcp-config)#net 20.20.20.0 255.255.255.0
MLS-1(dhcp-config)#default-rout 20.20.20.1
MLS-1(dhcp-config)#exi
MLS-1(config)#ip dhcp pool vlan30
MLS-1(dhcp-config)#net 30.30.30.0 255.255.255.0
MLS-1(dhcp-config)#default-rout 30.30.30.1
MLS-1(dhcp-config)#exi

Kita uji coba DHCP Client

VLAN 10



VLAN 20



VLAN 30
