Lab Super Cisco 17

Topologi
Pada lab kali ini kita akan mengkonfigurasi VLAN pada Switch, VLAN selain untuk memisahkan lalu lintas antar PC sekarang disini kita akan mengkonfigurasi VLAN untuk membedakan antara lalu lintas telpon VOIP dan PC dengan VLAN (Voice VLAN). Untuk menghubungkan antar network, kita gunakan OSPF dan EIGRP yang keduanya diredistribute, kemudian kita juga akan mengkonfigurasi sedikit perangkat security ASA.

Konfigurasi Bagian 1

Pada bagian ini konfigurasinya adalah EIGRP untuk Routing antar network. Terdapat server yang nantinya akan diakses oleh client sebagai bahan uji coba keberhasilan konfigurasi.

    ROuter R3

    Pertama kita konfigurasi IP Address terlebih dahulu pada setiap Interface Router ini.
    R3(config)#int g0/0
R3(config-if)#ip add 34.34.34.3 255.255.255.0
R3(config-if)#no sh
R3(config-if)#exi
R3(config)#int g0/1
R3(config-if)#ip add 33.33.33.3 255.255.255.0
R3(config-if)#no sh
R3(config-if)#exi
R3(config)#int s0/0/0
R3(config-if)#ip add 23.23.23.3 255.255.255.0
R3(config-if)#no sh
R3(config-if)#exi
    Setelah itu kita lakukan konfiguasi EIGRP pada Router ini
    R3(config)#router eigrp 1
R3(config-router)#no auto-summ
R3(config-router)#net 23.23.23.0 0.0.0.255
R3(config-router)#net 33.33.33.0 0.0.0.255
R3(config-router)#net 34.34.34.0 0.0.0.255
R3(config-router)#exi
    Pada Router R3 kita akan melakukan filtering dari network 22.22.22.0 untuk tidak dapat mengakses Server dengan layanan tertentu menggunakan Extended Access list.
    R3(config)#access-list 100 deny icmp 22.22.22.0 0.0.0.255 144.144.144.0 0.0.0.255
R3(config)#access-list 100 permit tcp 22.22.22.0 0.0.0.255 144.144.144.0 0.0.0.255 eq www
R3(config)#access-list 100 permit udp 22.22.22.0 0.0.0.255 144.144.144.0 0.0.0.255 eq 53
R3(config)#access-list 100 permit ip any any
R3(config)#int s0/0/0
R3(config-if)#ip access-gr 100 in
R3(config-if)#exi

    Switch MLS-3

    Pertama kita konfigurasi IP Address terlebih dahulu
    MLS-3(config)#int g0/1
MLS-3(config-if)#no sw
MLS-3(config-if)#ip add 33.33.33.1 255.255.255.0
MLS-3(config-if)#exi
MLS-3(config)#int f0/1
MLS-3(config-if)#no sw
MLS-3(config-if)#ip add 133.133.133.1 255.255.255.0
MLS-3(config-if)#exi
MLS-3(config)#int f0/2
MLS-3(config-if)#no sw
MLS-3(config-if)#ip add 43.43.43.3 255.255.255.0
MLS-3(config-if)#exi
    Setelah itu Routing EIGRP pada Switch ini
    MLS-3(config)#router eigrp 1
MLS-3(config-router)#no auto-summ
MLS-3(config-router)#net 133.133.133.0 0.0.0.255
MLS-3(config-router)#net 43.43.43.0 0.0.0.255
MLS-3(config-router)#net 33.33.33.0 0.0.0.255
MLS-3(config-router)#exi

    Router R4

    Kita lakukan konfigurasi IP Address terlebih dahulu pada setiap Interface ROuter ini.
    R4.VOIP(config)#int f0/0
R4.VOIP(config-if)#ip add 44.44.44.4 255.255.255.0
R4.VOIP(config-if)#no sh
R4.VOIP(config-if)#exi
R4.VOIP(config)#int f0/1
R4.VOIP(config-if)#ip add 43.43.43.4 255.255.255.0
R4.VOIP(config-if)#no sh
R4.VOIP(config-if)#exi
    Kita konfigurasi EIGRP pada Router ini
    R4.VOIP(config)#router eigrp 1
R4.VOIP(config-router)#no auto-summ
R4.VOIP(config-router)#net 44.44.44.0 0.0.0.255
R4.VOIP(config-router)#net 43.43.43.0 0.0.0.255
R4.VOIP(config-router)#exi

    Switch MLS-4

    Pertama kita konfigurasi IP Address terlebih dahulu
    MLS-4(config)#int g0/1
MLS-4(config-if)#no sw
MLS-4(config-if)#ip add 34.34.34.4 255.255.255.0
MLS-4(config-if)#exi
MLS-4(config)#int f0/3
MLS-4(config-if)#no sw
MLS-4(config-if)#ip add 44.44.44.1 255.255.255.0
MLS-4(config-if)#exi
MLS-4(config)#int vlan 1
MLS-4(config-if)#ip add 144.144.144.1 255.255.255.0
MLS-4(config-if)#no sh
MLS-4(config-if)#exi
    Setelah itu kita konfigurasi EIGRP pada Switch ini
    MLS-4(config)#router eigrp 1
MLS-4(config-router)#no auto-sum
MLS-4(config-router)#net 34.34.34.0 0.0.0.255
MLS-4(config-router)#net 44.44.44.0 0.0.0.255
MLS-4(config-router)#net 144.144.144.0 0.0.0.255
MLS-4(config-router)#exi
    Setelah itu kita konfigurasi Server yang ada dibagian ini.

    Server0 DNS

    Server1 HTTP

Konfigurasi Bagian 2

Pada bagian ini kita akan mengkonfigurasi VoIP dan PC, kita buat agar PC dapat mengakses Jaringan melewati telpon VoIP tanpa mengganggu jaringan VoIP tersebut, caranya adalah dengan memisahkan antara bagian PC dan VoIP menggunakan VLAN voice, sehingga nanti di Router akan memiliki sub interface vlan untuk PC dan satunya lagi untuk VoIP.

    Switch SW4

    Pertama kita buat dulu VLAN untuk PC dan untuk IP Phone.
    SW4(config)#vlan 10
SW4(config-vlan)#name PC
SW4(config-vlan)#ex
SW4(config)#vlan 15
SW4(config-vlan)#name voice
SW4(config-vlan)#exi
    Kemudian kita masukan pada interface Switch yang terhubung dengan VoIP dan PC.
    SW4(config)#int ra f0/1-3
SW4(config-if-range)#sw mo acc
SW4(config-if-range)#sw acc vlan 10
SW4(config-if-range)#sw voice vlan 15
SW4(config-if-range)#exi
    Terakhir adalah konfigurasi Trunking pada Switch
    SW4(config)#int f0/4
SW4(config-if)#sw mo tr
SW4(config-if)#exi

    Router R4

    Pertama kita konfigurasi sub interface untuk Voice dan PC.
    R4.VOIP(config)#int f1/0.10
R4.VOIP(config-subif)#encapsul dot1q 10
R4.VOIP(config-subif)#ip add 10.10.15.1 255.255.255.0
R4.VOIP(config-subif)#exi
R4.VOIP(config)#int f1/0.15
R4.VOIP(config-subif)#encap dot1q 15
R4.VOIP(config-subif)#ip add 15.15.15.1 255.255.255.0
R4.VOIP(config-subif)#exi
R4.VOIP(config)#int f1/0
R4.VOIP(config-if)#no sh
    Kemudian konfigurasi DHCP Server untuk PC Dan Voice
    R4.VOIP(config)#ip dhcp pool PC
R4.VOIP(dhcp-config)#net 10.10.15.0 255.255.255.0
R4.VOIP(dhcp-config)#default-router 10.10.15.1
R4.VOIP(dhcp-config)#dns-server 144.144.144.100
R4.VOIP(dhcp-config)#exi
R4.VOIP(config)#ip dhcp pool Voice
R4.VOIP(dhcp-config)#net 15.15.15.0 255.255.255.0
R4.VOIP(dhcp-config)#default-router 15.15.15.1
R4.VOIP(dhcp-config)#option 150 ip 15.15.15.1
    Setelah itu kita aktifkan layanan VoIP pada Router R4 ini
    R4.VOIP(config)#telephony-service
R4.VOIP(config-telephony)#max-dn 3
R4.VOIP(config-telephony)#max-ephones 3
R4.VOIP(config-telephony)#ip source-add 15.15.15.1 port 2000
R4.VOIP(config-telephony)#auto assign 1 to 3
    Kemudian kita konfigurasi nomor telpon untuk masing-masing IP Phone, sebelum itu anda harus mengetahui alamat MAC masing-masing IP Phone terlebih dahulu, caranya tinggal sorot IP Phone-nya maka akan muncul tooltip, lihat mac address pada port Switch (yang terhubung dengan Switch) di IP Phone tersebut.
    R4.VOIP(config)#ephone-dn 1
R4.VOIP(config-ephone-dn)#num 101
R4.VOIP(config-ephone-dn)#exi
R4.VOIP(config)#ephone-dn 2
R4.VOIP(config-ephone-dn)#num 102
R4.VOIP(config-ephone-dn)#exi
R4.VOIP(config)#ephone-dn 3
R4.VOIP(config-ephone-dn)#num 103
R4.VOIP(config-ephone-dn)#exi
    jika sudah muncul seperti ini maka IP Phone sudah mendapatkan alamat IP dan nomor telponnya.
    %IPPHONE-6-REGISTER: ephone-1 IP:15.15.15.2 Socket:2 DeviceType:Phone has registered.

%IPPHONE-6-REGISTER: ephone-2 IP:15.15.15.4 Socket:2 DeviceType:Phone has registered.

%IPPHONE-6-REGISTER: ephone-3 IP:15.15.15.3 Socket:2 DeviceType:Phone has registered.
    Kemudian kita lanjutkan konfigurasi EIGRP yang sempat tertenda.
    R4.VOIP(config)#router eigrp 1
R4.VOIP(config-router)#net 15.15.15.0 0.0.0.255
R4.VOIP(config-router)#net 10.10.15.0 0.0.0.255
R4.VOIP(config-router)#exi

    VoIP

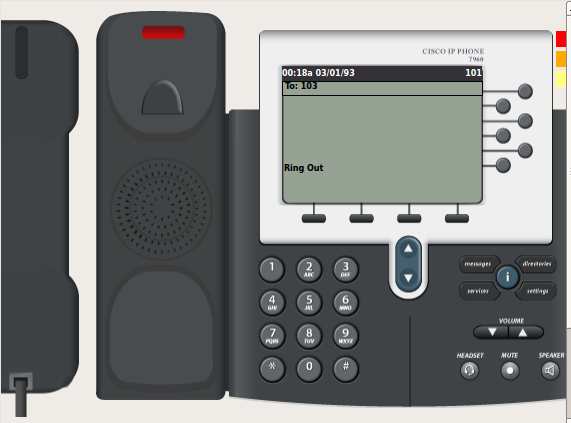

    Kita buka salah satu IP Phone dan lakukan panggilan pada nomer IP Phone lainnya. misalnya saya dari IP Phone 101 menghubungi IP Phone 103.
    Dan ketika dianggkat maka akan terhubung dengan tulisan Connect.

    PC

    Pada PC kita uji coba DHCP Client apakah sudah mendapatkan alamat IP secara otomatis
    Kemudian akses web server dan DNS Server yang telah dibuat sebelumnya.

Konfigurasi Bagian 3

Pada bagian ini kita akan melakukan konfigurasi WebVPN Cisco ASA.

    ASA Firewall

    Buat interface vlan terlebih dahulu lalu berikan interface vlan tersebut IP Addrress.
    ciscoasa(config)#int vlan 2
ciscoasa(config-if)#ip add 133.133.133.2 255.255.255.0
ciscoasa(config-if)#no sh
ciscoasa(config-if)#exi
    Masukan vlan tersebut pada inteface fisik ASA yang dikehendaki
    ciscoasa(config)#int e0/0
ciscoasa(config-if)#sw acc vl 2
ciscoasa(config-if)#exi
ciscoasa(config)#int e0/1
ciscoasa(config-if)#sw acc vl 2
ciscoasa(config-if)#exi
ciscoasa(config)#int e0/2
ciscoasa(config-if)#sw acc vl 2
ciscoasa(config-if)#exi
    Lalu kita konfigurasi WebVPN beserta username dan password untuk mengaksesnya.
    ciscoasa(config)#username idn pass cisco
ciscoasa(config)#webvpn
ciscoasa(config-webvpn)#enable outside
ciscoasa(config-webvpn)#exi
    Kemudian kita konfigurasi IP Address pada PC yang ada di bagian ini.
    Setelah itu coba akses alamat IP ASA dengan protocol HTTPS dari PC tadi.
    Maka hasilnya akan seperti ini.

Konfigurasi Bagian 3

Pada bagian ini kita akan melakukan konfigurasi OSPF EIGRP, keduanya akan diredistribute pada Router ini, selain itu Router ini akan menjadi DHCP Server untuk PC yang berada dibawahnya.
    Kita lakukan konfigurasi IP Address terlebih dahulu pada Router ini
    R2(config)#int g0/0
R2(config-if)#ip add 22.22.22.1 255.255.255.0
R2(config-if)#no sh
R2(config-if)#exi
R2(config)#int s0/0/1
R2(config-if)#ip add 23.23.23.2 255.255.255.0
R2(config-if)#n sh
R2(config-if)#exi
R2(config)#int s0/0/0
R2(config-if)#ip add 12.12.12.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#exi
    Kemudian konfigurasi antara EIGRP dan OSPF, dengan perintah Redistribute diantara keduanya
    R2(config)#router ospf 1
R2(config-router)#net 12.12.12.0 0.0.0.255 area 0
R2(config-router)#net 22.22.22.0 0.0.0.255 area 0
R2(config-router)#redistribute eigrp 1 subnets
R2(config-router)#exi
R2(config)#router eigrp 1
R2(config-router)#no auto-sum
R2(config-router)#net 23.23.23.0 0.0.0.255
R2(config-router)#redistribute ospf 1 metric 1 1 1 1 1
R2(config-router)#exi
    Setelah itu kita konfigurasi DHCP Server untuk memberikan alamat IP pada PC
    R2(config)#ip dhcp pool net22
R2(dhcp-config)#net 22.22.22.0 255.255.255.0
R2(dhcp-config)#default-rout 22.22.22.1
R2(dhcp-config)#dns-server 44.44.44.100
R2(dhcp-config)#exi
    Kita uji coba DHCP Client pada PC apakah sudah mendapatkan alamat IP dari DHCP Server.
    Coba lakukan PING pada server yang ada di bagian 1 sebelumnya untuk uji coba Extended Access List yang telah dibuat pada Router R3, jika berhasil maka PC ini tidak dapat melakukan PING karena paket ICMP-nya di drop.
    tapi ketika mengakses layanan DNS dan Web nya masih dapat dilakukan karena bukan paket ICMP.

Konfigurasi Bagian 4

Pada bagian ini kita akan melakukan konfigurasi VLAN pada setiap Switch dan juga Etherchannel.

    Switch SW2

    Pertama kita konfigurasi Etherchannel terlebih dahulu pada Switch ini.
    SW2(config)#int ra f0/1-3
SW2(config-if-range)#channel-group 1 mode auto
SW2(config-if-range)#exi
    Dan interface port-channel tersebut kita jadikan trunk port.
    SW2(config)#int po1
SW2(config-if)#sw mo tr
    Setelah itu kita konfigurasi VLAN dan Interface yang ingin dimasukan VLAN tersebut.
    SW2(config)#vlan 40
SW2(config-vlan)#name empatplh
SW2(config-vlan)#exi
SW2(config)#int ra f0/4-5
SW2(config-if-range)#sw mo acc
SW2(config-if-range)#sw acc vl 40
SW2(config-if-range)#exi

    Switch SW1

    Pertama kita konfigurasi Etherchannel dengan protokol PaGP.
    SW1(config)#int ra f0/1-3
SW1(config-if-range)#channel-gr 1 mode desirable
SW1(config-if-range)#exi
    Kita konfigurasi trunk pada interface yang mengarah Switch lainnya.
    SW1(config)#int g0/1
SW1(config-if)#sw mo tr
SW1(config-if)#exi
    Kemudian konfigurasi VLAN pada Switch ini.
    SW1(config)#vlan 30
SW1(config-vlan)#name tgaplh
SW1(config-vlan)#exi
SW1(config)#vlan 40
SW1(config-vlan)#name empatplh
SW1(config-vlan)#exi
SW1(config)#int ra f0/4-5
SW1(config-if-range)#sw mo acc
SW1(config-if-range)#sw acc vl 30
SW1(config-if-range)#exi

    Switch MLS-2

    Kita langsung konfigurasi VLAN pada Switch MLS ini
    MLS-2(config)#vlan 20
MLS-2(config-vlan)#name duaplh
MLS-2(config-vlan)#exi
MLS-2(config)#vlan 30
MLS-2(config-vlan)#name tigaplh
MLS-2(config-vlan)#exi
MLS-2(config)#vlan 40
MLS-2(config-vlan)#name empatplh
MLS-2(config-vlan)#exi
MLS-2(config)#int ra f0/1-2
MLS-2(config-if-range)#sw mo acc
MLS-2(config-if-range)#sw acc vl 20
MLS-2(config-if-range)#exi
    Lalu konfigurasi trunk pada interface yang mengarah Switch lainnya.
    MLS-2(config)#int g0/2
MLS-2(config-if)#sw trun encap dot1q
MLS-2(config-if)#sw mo tr
MLS-2(config-if)#exit

    Switch MLS-1

    Kita konfigurasi VLAN dan memasukan VLAN pada interface yang diinginkan, sekaligus konfigurasi trunk port pada interface yang mengarah ke Router R1.
    MLS-1(config)#vlan 10
MLS-1(config-vlan)#name spuluh
MLS-1(config-vlan)#exi
MLS-1(config)#vlan 20
MLS-1(config-vlan)#name duaplh
MLS-1(config-vlan)#exi
MLS-1(config)#vlan 30
MLS-1(config-vlan)#name tigaplh
MLS-1(config-vlan)#exi
MLS-1(config)#vlan 40
MLS-1(config-vlan)#name emptplh
MLS-1(config-vlan)#exi
MLS-1(config)#int ra f0/1-2
MLS-1(config-if-range)#sw mo acc
MLS-1(config-if-range)#sw acc vl 10
MLS-1(config-if-range)#exi
MLS-1(config)#int g0/2
MLS-1(config-if)#sw tr encap dot1q
MLS-1(config-if)#sw mo tr
MLS-1(config-if)#exi

    Router R1

    Pertama kita konfigurasi IP Address pada Interface dan sub-interface Router R1 ini
    R1(config)#int g0/0.10
R1(config-subif)#encap dot1q 10
R1(config-subif)#ip add 10.10.10.1 255.255.255.0
R1(config-subif)#exi
R1(config)#int g0/0.20
R1(config-subif)#encap dot1q 20
R1(config-subif)#ip add 20.20.20.1 255.255.255.0
R1(config-subif)#exi
R1(config)#int g0/0.30
R1(config-subif)#encap dot1q 30
R1(config-subif)#ip add 30.30.30.1 255.255.255.0
R1(config-subif)#exi
R1(config)#int g0/0.40
R1(config-subif)#encap dot1q 40
R1(config-subif)#ip add 40.40.40.1 255.255.255.0
R1(config-subif)#exi
R1(config)#int g0/0
R1(config-if)#no sh
R1(config-if)#ex
R1(config)#int s0/0/0
R1(config-if)#clock ra 4000000
R1(config-if)#ip add 12.12.12.1 255.255.255.0
R1(config-if)#no sh
    Setelah itu kita konfigurasi Routing OSPF untuk mendistribusikan informasi Routing pada Router lainnya
    R1(config)#router ospf 1
R1(config-router)#net 10.10.10.0 0.0.0.255 area 0
R1(config-router)#net 20.20.20.0 0.0.0.255 area 0
R1(config-router)#net 30.30.30.0 0.0.0.255 area 0
R1(config-router)#net 40.40.40.0 0.0.0.255 area 0
R1(config-router)#net 12.12.12.0 0.0.0.255 area 0
R1(config-router)#ex
    kemudian kita lihat hasilnya pada Routing table yang didapatkan oleh OSPF
    R1(config)#do sh ip ro os
     10.0.0.0/8 is variably subnetted, 3 subnets, 2 masks
O E2    10.10.15.0 [110/20] via 12.12.12.2, 00:02:24, Serial0/0/0
     15.0.0.0/24 is subnetted, 1 subnets
O E2    15.15.15.0 [110/20] via 12.12.12.2, 00:02:24, Serial0/0/0
     22.0.0.0/24 is subnetted, 1 subnets
O       22.22.22.0 [110/65] via 12.12.12.2, 00:02:24, Serial0/0/0
     23.0.0.0/24 is subnetted, 1 subnets
O E2    23.23.23.0 [110/20] via 12.12.12.2, 00:02:24, Serial0/0/0
     33.0.0.0/24 is subnetted, 1 subnets
O E2    33.33.33.0 [110/20] via 12.12.12.2, 00:02:24, Serial0/0/0
     34.0.0.0/24 is subnetted, 1 subnets
O E2    34.34.34.0 [110/20] via 12.12.12.2, 00:02:24, Serial0/0/0
     43.0.0.0/24 is subnetted, 1 subnets
O E2    43.43.43.0 [110/20] via 12.12.12.2, 00:02:24, Serial0/0/0
     44.0.0.0/24 is subnetted, 1 subnets
O E2    44.44.44.0 [110/20] via 12.12.12.2, 00:02:24, Serial0/0/0
     133.133.0.0/24 is subnetted, 1 subnets
O E2    133.133.133.0 [110/20] via 12.12.12.2, 00:02:24, Serial0/0/0
     144.144.0.0/24 is subnetted, 1 subnets
O E2    144.144.144.0 [110/20] via 12.12.12.2, 00:02:24, Serial0/0/0
    Terakhir kita konfigurasi DHCP Server pada Router ini untuk setiap PC pada tiap VLAN-VLAN.
    R1(config)#ip dhcp pool vlan10
R1(dhcp-config)#net 10.10.10.0 255.255.255.0
R1(dhcp-config)#default-ro 10.10.10.1
R1(dhcp-config)#dns-ser 144.144.144.100
R1(dhcp-config)#exi
R1(config)#ip dhcp pool vlan20
R1(dhcp-config)#net 20.20.20.0 255.255.255.0
R1(dhcp-config)#default-ro 20.20.20.1
R1(dhcp-config)#dns-ser 144.144.144.100
R1(dhcp-config)#exi
R1(config)#ip dhcp pool vlan30
R1(dhcp-config)#net 30.30.30.0 255.255.255.0
R1(dhcp-config)#default-ro 30.30.30.1
R1(dhcp-config)#dns-ser 144.144.144.100
R1(dhcp-config)#exi
R1(config)#ip dhcp pool vlan40
R1(dhcp-config)#net 40.40.40.0 255.255.255.0
R1(dhcp-config)#default-ro 40.40.40.1
R1(dhcp-config)#dns-ser 144.144.144.100
R1(dhcp-config)#exi
    Kemudian kita uji coba DHCP Client pada setiap PC di VLAN

    VLAN 10

    VLAN 20

    VLAN 30

    VLAN 40

Komentar

Posting Komentar
