Lab Super Cisco 26

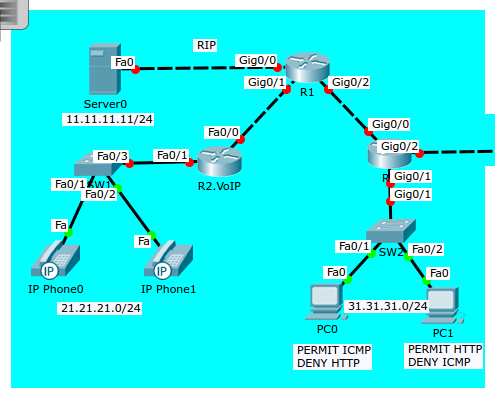

Topologi
Pada lab kali ini saya akan mengkonfigurasi topologi dengan tiga Routing Protocol yaitu RIP, OSPF, dan EIGRP, ketiga Routing protocol ini akan dihubungkan dengan Redistribute agar antar network pada topologi ini saling terhubung. Kita juga akan melakukan konfigurasi VoIP untuk paggilan suara lewat jaringan komputer, DHCP Server dan Relay untuk konfigurasi IP Address secara dynamic, dan Access List untuk keamanan pada jaringan.

Konfigurasi Bagian 1

Pada bagian ini kita akan mengkonfigurasi dua Router dengan OSPF dan satunya lagi OSPF, EIGRP, dan RIP yang akan melakukan Redistribute, kemudian Server yang akan diakses oleh Client.

    Router R4

    Pertama kita konfigurasi IP Address pada masing-masing Interface Router ini
    R4(config)#int g0/0
R4(config-if)#ip add 34.34.34.4 255.255.255.0
R4(config-if)#no sh
R4(config-if)#exi
R4(config)#int g0/1
R4(config-if)#ip add 45.45.45.4 255.255.255.0
R4(config-if)#no sh
R4(config-if)#exi
R4(config)#int g0/2
R4(config-if)#ip add 46.46.46.4 255.255.255.0
R4(config-if)#no sh
R4(config-if)#exi
    Setelah itu konfigurasi ke-3 Routing protocol.
    R4(config)#router rip
R4(config-router)#ver 2
R4(config-router)#no auto-sum
R4(config-router)#net 34.34.34.0
R4(config-router)#redistribute eigrp 1 metric 5
R4(config-router)#redistribute ospf 1 metric 6
R4(config-router)#exi
R4(config)#router ospf 1
R4(config-router)#net 45.45.45.0 0.0.0.255 area 0
R4(config-router)#redistribute rip subnets
R4(config-router)#redistribute eigrp 1 subnets
R4(config-router)#exi
R4(config)#router eigrp 1
R4(config-router)#net 46.46.46.0 0.0.0.255
R4(config-router)#redistribute rip metric 1 1 1 1 1
R4(config-router)#redistribute ospf 1 metric 1 1 1 1 1
R4(config-router)#no auto-sum
R4(config-router)#exi

    Router R5

    Pertama kita konfigurasi IP Address.
    R5(config)#int g0/0
R5(config-if)#ip add 45.45.45.5 255.255.255.0
R5(config-if)#no sh
R5(config-if)#exi
R5(config)#int g0/1
R5(config-if)#ip add 51.51.51.1 255.255.255.0
R5(config-if)#no sh
R5(config-if)#exi
    Lalu Routing protocol OSPF.
    R5(config)#router ospf 1
R5(config-router)#net 51.51.51.0 0.0.0.255 area 0
R5(config-router)#net 45.45.45.0 0.0.0.255 area 0
R5(config-router)#exi

    Konfigurasi Server dengan Static IP

Konfigurasi Bagian 2

Pada bagian ini kita akan mengkonfigurasi DHCP Server dan Relay pada Router, dan juga Routing EIGRP.

    Router R7

    Konfigurasi IP Address pada Interface Router ini.
    R7(config)#int g0/0
R7(config-if)#ip add 67.67.67.7 255.255.255.0
R7(config-if)#no sh
R7(config-if)#exi
R7(config)#int g0/1
R7(config-if)#ip add 78.78.78.7 255.255.255.0
R7(config-if)#no sh
R7(config-if)#exi
    Lalu konfigurasi Routing protocol EIGRP.
    R7(config)#router eigrp 1
R7(config-router)#no auto-sum
R7(config-router)#net 67.67.67.0 0.0.0.255
R7(config-router)#net 78.78.78.0 0.0.0.255
R7(config-router)#exi
    Kemudian konfigurasi DHCP Server untuk network 61.61.61.0/24 dan 81.81.81.0/24
    R7(config)#ip dhcp pool net61
R7(dhcp-config)#net 61.61.61.0 255.255.255.0
R7(dhcp-config)#default-ro 61.61.61.1
R7(dhcp-config)#exi
R7(config)#ip dhcp pool net81
R7(dhcp-config)#net 81.81.81.0 255.255.255.0
R7(dhcp-config)#default-ro 81.81.81.1
R7(dhcp-config)#exi

    Router R6

    Konfigurasi IP Address pada Interface Router.
    R6(config)#int g0/0
R6(config-if)#ip add 46.46.46.6 255.255.255.0
R6(config-if)#no sh
R6(config-if)#exi
R6(config)#int g0/1
R6(config-if)#ip add 67.67.67.6 255.255.255.0
R6(config-if)#no sh
R6(config-if)#exi
R6(config)#int g0/2
R6(config-if)#ip add 61.61.61.1 255.255.255.0
R6(config-if)#no sh
R6(config-if)#exi
    Kemudian Routing protocol EIGRP.
    R6(config)#router eigrp 1
R6(config-router)#no auto-sum
R6(config-router)#net 46.46.46.0 0.0.0.255
R6(config-router)#net 61.61.61.0 0.0.0.255
R6(config-router)#net 67.67.67.0 0.0.0.255
R6(config-router)#exi
    Lalu DHCP Relay pada interface yang terhubung dengan PC.
    R6(config)#int g0/2
R6(config-if)#ip helper-addr 67.67.67.7
R6(config-if)#exi
    Setelah itu konfigurasi IP DHCP Client dan akses Server lewat PC Client tersebut.

    Router R8

    Pertama IP Address pada Router R8
    R8(config)#int g0/0
R8(config-if)#ip add 78.78.78.8 255.255.255.0
R8(config-if)#no sh
R8(config-if)#exi
R8(config)#int g0/1
R8(config-if)#ip add 81.81.81.1 255.255.255.0
R8(config-if)#no sh
R8(config-if)#exi
    Lalu Routing protocol EIGRP.
    R8(config)#router eigrp 1
R8(config-router)#no auto-sum
R8(config-router)#net 81.81.81.0 0.0.0.255
R8(config-router)#net 78.78.78.0 0.0.0.255
R8(config-router)#exi
    Kemudian DHCP Relay.
    R8(config)#int g0/1
R8(config-if)#ip helper-addr 78.78.78.7
R8(config-if)#exi
    Kemudian testing pada Server untuk mendapatkan alamat IP DHCP.

Konfigurasi Bagian 3

Pada bagian ini kita akan mengkonfigurasi VoIP dan Access-LIst untuk membatasi akses dari Client ke Server.

    R2.VoIP

    Pertama kita konfigurasi IP Address pada Router ini.
    R2.VoIP(config)#int f0/0
R2.VoIP(config-if)#ip add 12.12.12.2 255.255.255.0
R2.VoIP(config-if)#no sh
R2.VoIP(config-if)#exi
R2.VoIP(config)#int f0/1
R2.VoIP(config-if)#ip add 21.21.21.1 255.255.255.0
R2.VoIP(config-if)#no sh
R2.VoIP(config-if)#exi
    Kemudian konfigurasi Routing protocol RIPv2
    R2.VoIP(config)#router rip
R2.VoIP(config-router)#ver 2
R2.VoIP(config-router)#no auto-sum
R2.VoIP(config-router)#net 21.21.21.0
R2.VoIP(config-router)#net 12.12.12.0
R2.VoIP(config-router)#exi
    Kita konfigurasi VoIP seperti DHCP Server, nomor telpon, dll.
    R2.VoIP(config)#ip dhcp pool net21
R2.VoIP(dhcp-config)#net 21.21.21.0 255.255.255.0
R2.VoIP(dhcp-config)#default-ro 21.21.21.1
R2.VoIP(dhcp-config)#option 150 ip 21.21.21.1
R2.VoIP(dhcp-config)#exi
R2.VoIP(config)#telephony-ser
R2.VoIP(config-telephony)#max-ephones 2
R2.VoIP(config-telephony)#max-dn 2
R2.VoIP(config-telephony)#auto-reg-ephone
R2.VoIP(config-telephony)#auto assign 1 to 2
R2.VoIP(config-telephony)#ip source-addr 21.21.21.1 port 2000
R2.VoIP(config-telephony)#exi
R2.VoIP(config)#ephone-dn 1
R2.VoIP(config-ephone-dn)#num 1000
R2.VoIP(config-ephone-dn)#exi
R2.VoIP(config)#ephone-dn 2
R2.VoIP(config-ephone-dn)#num 2000
R2.VoIP(config-ephone-dn)#ex
    Kemudian kita konfigurasi Switch SW1 untuk membuka jalur VoIP
    SW1(config)#int ra f0/1-3
SW1(config-if-range)#sw mo acc
SW1(config-if-range)#sw voice vl 1
SW1(config-if-range)#exi
    Setelah itu cek masing-masing IP Phone dan lakukan panggilan pada IP Phone yang satunya lagi.

    Router R1

    Pertama kita konfigurasi IP Address.
    R1(config)#int g0/0
R1(config-if)#ip add 11.11.11.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exi
R1(config)#int g0/1
R1(config-if)#ip add 12.12.12.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exi
R1(config)#int g0/2
R1(config-if)#ip add 13.13.13.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exi
    Kemudian konfigurasi Routing RIPv2.
    R1(config)#router rip
R1(config-router)#ver 2
R1(config-router)#no auto-summ
R1(config-router)#net 11.11.11.0
R1(config-router)#net 12.12.12.0
R1(config-router)#net 13.13.13.0
R1(config-router)#exi
    Konfigurasi Access-list untuk membatasi akses Client pada server dengan IP Address 11.11.11.11
    R1(config)#access-list 100 permit icmp host 31.31.31.2 host 11.11.11.11
R1(config)#access-list 100 permit tcp host 31.31.31.3 host 11.11.11.11 eq www
R1(config)#access-list 100 deny icmp host 31.31.31.3 host 11.11.11.11
R1(config)#access-list 100 deny tcp host 31.31.31.2 host 11.11.11.11 eq www
R1(config)#access-list 100 permit ip any any
R1(config)#int g0/0
R1(config-if)#ip access-gr 100 out
R1(config-if)#exi
    Lalu konfigurasi IP Address pada Server.

    Router R3

    Konfigurasi IP Address pada Router ini.
    R3(config)#int g0/0
R3(config-if)#ip add 13.13.13.3 255.255.255.0
R3(config-if)#no sh
R3(config-if)#exi
R3(config)#int g0/1
R3(config-if)#ip add 31.31.31.1 255.255.255.0
R3(config-if)#no sh
R3(config-if)#exi
R3(config)#int g0/2
R3(config-if)#ip add 34.34.34.3 255.255.255.0
R3(config-if)#no sh
R3(config-if)#exi
    Routing Protocol RIPv2
    R3(config)#router rip
R3(config-router)#ver 2
R3(config-router)#no auto-sum
R3(config-router)#net 13.13.13.0
R3(config-router)#net 31.31.31.0
R3(config-router)#net 34.34.34.0
R3(config-router)#ex
    Kemudian DHCP Server untuk PC Client.
    R3(config)#ip dhcp pool net31
R3(dhcp-config)#net 31.31.31.0 255.255.255.0
R3(dhcp-config)#default-ro 31.31.31.1
R3(dhcp-config)#exi
    Kita uji coba Client untuk mendapatkan alamat IP dan akses pada Server.
